V係列蒸發式冷凝器具有節能、運行穩定、耐腐蝕、壽命長、維護簡便等特點。係統功率低於傳統風冷和水冷冷凝係統，更加節省能源。結構緊湊的設計與所占用空間少的特點大程度上降低了安裝總成本。單台設備的名義排熱量為10~1914氨冷噸(43~8244kw)，寬度和長度組合的多樣性為用戶的多種布置或功率需求提供了廣泛選擇。

　　亮點：

　　1.適用於高溫運行。

　　2.多種風機選擇可滿足室內、室外與低噪音應用場合。

　　3.係統功率低於風冷、水冷或真空管式冷凝係統，更加節省能源。

　　4.吹透式設計、簡化的水分配係統降低了維護成本。

　　5.移動部件數量少、易於進入的蒸發水盤便於設備維護。

　　運行原理

　　需冷凝的氣體在冷凝盤管中流動，水分配係統將水不斷地噴淋在盤管外表麵，與此同時，空氣從下向上吹流經盤管表麵，一小部分水蒸發，水蒸發從盤管帶走熱量，使盤管中的製冷劑蒸汽冷凝成液體。

　　低生命周期成本

　　V係列蒸發式冷凝器初投資一般低於風冷冷凝器或殼管式冷凝器/冷卻塔係統。結構緊湊的設計使鋼支架用量和所占用空間低於其它冷凝係統 ，在工廠組裝好的分段結構盡可能減少了現場安裝時間。因此，BAC公司的V係列蒸發式冷凝器的安裝總成本較低。吹透式設計、簡化的水分配係統，經過實證的防腐係統和BAC公司進行的其它設計特性盡可能降低了維護成本。低初投資和低維護成本與蒸發式冷凝器的各種優點相結合，使生命周期成本低於其它冷凝係統。

　　節能

　　V係列蒸發式冷凝器的係統功率比傳統風冷與水冷冷凝係統低，從而節省能源。

　　- 與風冷係統相比

　　蒸發式冷凝器的容量受環境濕球溫度的影響，而風冷冷凝器容量受環境幹球溫度的影響。由於設計濕球溫度一般比設計幹球溫度低8到11℃，與風冷係統相比，采用蒸發式冷凝器的係統冷凝溫度可以低8到11℃，從而使壓縮機和係統功率能耗降低百分之三十。

　　- 與殼管型冷凝器、冷卻塔係統相比

　　蒸發式冷凝器通過一次大氣排熱。在殼管型冷凝器和冷卻塔係統中，然後再通過冷卻塔傳導給大氣。蒸發冷凝器的單步熱傳導能達到更低的冷凝溫度，壓縮機功率節省量可達百分之十五。

　　盤管部分：

　　適用於所有型號的典型構造

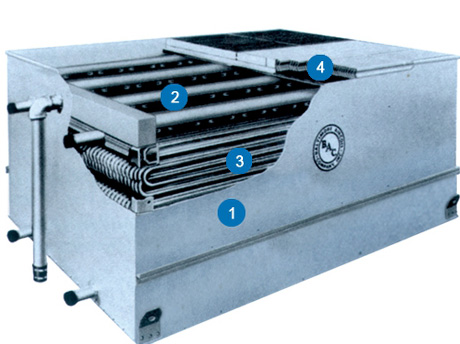

　　盤管部分由冷凝盤管、水分配係統和封裝在大號鍍鋅鋼箱內的擋水板組成。所有主要箱板都是由雙折邊法蘭組成，可提供大的強度和剛度以及在水密封接頭處提供更為可靠的密封。

　　冷凝盤管是在整個主表麵上連續的蛇形鋼管，並在2.5MPa的表壓下進行了水下壓力試驗。盤管的設計壓降低，具有傾斜配管，可將冷凝液體自由排出。盤管裝在鋼架內，整個組裝件在預製後進行熱浸鋅。

　　無故障水分配係統

　　水分配係統由鍍鋅集管及大直徑、無堵塞、具有在所有運行條件上為進行盤管加濕選向的360°塑料噴嘴的PVC噴水運管組成。噴嘴、噴水支管和集管用膠圈連接，以便於拆下清洗。

　　擋水板

　　擋水板由特製PVC製作，並且為了便於搬運以分段方式提供。它的氣流方向至少有三次改變，並具有空氣減速區，可在將排氣方向引離風機的同時，使漂移損失限製在循環總量百分比0.002的範圍內。

　　水盤部分

　　水盤部分是集水盤和風機的組合設備，其中風機具有吹透式配置。所有結構件和鋼板都由大號鍍鋅鋼板製作。所有主板都由雙折邊法蘭組成，以獲得結構完整性。

　　維護便捷

　　- 移動部件數量少

　　由於盡可能減少了風機、軸承、電動機和驅動器的數量，因此減少維護工作量是BAC公司單側風機設計的固有優點。

　　- 所有移動部件都在機座上

　　所有移動部件都位於機座附近，因此易於對其進行清洗、潤滑或調整。

　　通過在風機組件的外側調整螺母和絲杆，即可對V係列設備的皮帶進行調整，此外，軸流風機的電動機和驅動器安裝在設備前部，因此無需進入設備便可對電動機和驅動器進行維護

　　- 易於進入蒸發水盤

　　大容積水盤簡化了設備內部的清洗操作—這是單側風機設計的另一個固有優點。水盤過濾器是一個單件，它不僅堅固，而且重量輕，有效麵積大，使維護人員無需進入濾池便可將其取下進行清洗。

　　- 無故障水分配係統

　　由於選擇了噴水流量和噴嘴間距以確保在各種操作條件下對整個盤管表麵進行加濕，因此降低了水垢在盤管上形成的可能性。取得360°噴嘴由於孔口大，可防止堵塞，並且由於獨特的噴水方式，使所需的噴嘴數量有所減少。噴嘴和噴水支管設有墊圈以便於拆卸。

　　- 環形檢修門

　　環形檢修門為進出蒸發式冷凝器內進行檢查、調整浮球閥、清洗提升式過濾器和衝洗濾池提供了便利。

　　係列廣泛的設備容量和型式

　　單個設備容量的變化範圍為10噸到1914噸.隻需增加交小的容量便可使設備規模與設計負荷緊密匹配。寬度和長度組合的多樣性為適當布置或功率要求提供了其它選擇。 填充圖片

　　1. 多種風機選擇可滿足各種使用需求：

　　- 多級軸流風機可應用於能耗低、正常安裝不受限製的場所。

　　- 多級軸流端送風式風機可應用於具有特殊布置條件的場所獲得低能耗。

　　- 離心風機可應用於室內或室外局限性設備和低噪聲應用場合。

　　- V係列蒸發式冷凝器無需消音處理便可符合大多數聲級標準的規定要求。在設備對聲級敏感時，可以VC1型設備上配備在廠家組裝好的消聲器供現場安裝。

　　2. 可選304和316不鏽鋼材質

　　304型不鏽鋼冷卻塔乃專為暴露在腐蝕性強的環境下或是為了要求較長的使用壽命所設計。所有的鋼板和結構件，包括結構框架、進口導風板支承。冷水盤、風機平台和機械設備支承的製造材料均為304不鏽鋼。冷水盤可選用焊接的304型不鏽鋼材質，以提高這一關鍵部件的防漏和耐腐蝕性能。冷水盤各鋼板之間的縫隙均采用焊接。304型不鏽鋼材質進一步加強了冷水盤的耐腐蝕性能，從而保證其在諸如水質失常等強腐蝕條件下的性能。

　　3. 獨立驅動係統(可選)

　　采用獨立驅動也是一個節能的好辦法，在熱負荷達不到尖峰負荷時，可適當關閉一台或兩台風機。風機之間可選配獨立驅動專用隔板，可防止混風現象發生。

　　4. 雙流程盤管

　　雙流程盤管是指將一台換熱盤管通過內部結構改變行程兩個獨立的回路，每個獨立的小盤管各承擔一半負荷，以滿足用戶特定工藝要求。針對某些特殊的製冷係統，還可以將盤管的若幹管束分開來用於冷卻壓縮機缸套的乙二醇回路，具體請谘詢BAC銷售代表。

　　檢修設施選項

　　1. 外部檢修平台(可選)

　　所有預訂的外部平台，可預先在工廠組裝，以確保所有部件配備和型號完全匹配。該平台也可以低限度捆紮固定在設備水盤中運輸，以便於現場快速安裝。檢修平台，爬梯及安全圍籠可以作為訂購設備時附屬部件或作為售後配件購買。所有部件設計均符合OSHA標準。

　　2. 水盤加熱器

　　在低於結凍點的環境溫度下運行的蒸發式冷凝器需要進行保護，以防止蒸發式冷凝器空載時水盤裏的水結凍。選用在使蒸發盤內的水溫保持在零上40℃的加熱器是提供這種保護的一個簡單經濟的途徑。

　　3. 延伸潤油管(可選)

　　潤滑油管的端部為標準的潤滑脂接頭，可用於驅動軸承的潤滑。潤滑脂接頭位於空氣室內靠近檢修門處。

　　4. 堅固的底板

　　在工廠安裝的底板用於VC1型冷凝器，在用管道將朝氣輸送給設備時要用到它們。

　　5. 防柳絮網(可選)

　　在設備進風側(填料進風格柵及盤管上方)，麻豆网站可提供防柳絮網。防止雜物進入到冷水盤汙染噴淋水，也能防止汙物落在換熱盤管上影響設備換熱及運行。其材質可選普通碳鋼及不鏽鋼，防柳絮網采用自攻螺絲及支撐件固定在設備上，可方便拆卸清洗。

　　6. 機旁控製櫃(可選)

　　BAC大連能夠提供機旁控製櫃，主要電器元件均選用施耐德公司產品，具備完善的的保護功能：缺相保護、欠壓保護、短路保護、過載保護。控製係統設有“手動”和“自動”兩種模式。在“手動”模式下，可以通過設置在控製櫃門上的按鈕開關，方便地起動或停止風機、水泵、加熱器。在“自動”模式下，可以接收來自遠程控製係統(DCS)的無源控製信號，自動起動或停止風機、水泵，留有充足無源節點及時反饋係統各部的運行狀態，方便用戶組網。
